部署Kubernetes集群

Octopus 使用 Kubernetes 集群来做整个平台的统一管理，是必不可少的一环

警告

必须保证【环境依赖】中所有条件已满足才能部署 Kubernetes 集群，否则容易出现各种不可控问题。由于etcd对硬盘性能有一定要求，建议使用SSD硬盘的服务器来部署master，或者使用配置SSD硬盘作为etcd的目录

备注

平台仅提供【单 master 节点方案部署】的部署方式，该方式对于集群数较少或者对高可用要求不高的场景适用，通常建议节点数少于等于 20 个节点的集群使用

版本信息

Kubernetes 版本： v1.20.1
docker 版本： 19.03.13
calico 版本： v3.20.6

单master节点方案部署

备注

平台提供了单 master 节点方案的一键部署脚本，适用于对 Kubernetes 不了解的新手部署，仅需按步骤执行即可

部署脚本说明

下载方式如下： https://openi.pcl.ac.cn/OpenI/octopus/releases 上下载最新的发布版本解压后进入安装目录

cd single_master_k8s_install

安装目录结构如下：

文件名	文件功能
base.config	配置文件，需要根据集群情况手动配置
comm.sh	公共脚本函数，提供给其他脚本调用
master_install_k8s.s	master 节点部署脚本
node_install_k8s.sh	node 节点部署脚本
del_k8s.sh	卸载 k8s 以及 docker 脚本
ssh_trust_add.exp、ssh_trust_init.exp	服务器互信脚本

master节点部署

root 账户登录 master 节点
部署脚本下载、解压并进入目录

cd single_master_k8s_install

修改配置

vim base.config

根据提示修改相关配置项

# master 节点 IP 地址
masterip="192.168.0.2"

# 过滤 IP 段,用于过滤得到服务器的 IP 地址
ip_segment="192.168.0"

k8s_version="v1.20.1"

# root 用户密码，请设置 k8s 集群所有服务器 root 用户密码为统一密码
root_passwd="123456"

# 集群所有节点 ip，有几台填几台
hostip=(
192.168.0.1
192.168.0.2
192.168.0.3
)

# cidr 网段，默认情况下不用改动
pod_network_cidr="10.244.0.0/16"
service_cidr="10.96.0.0/12"

#以下两项会自动生成，不用填写
tocken=
sha_value=

其中，cidr 网段根据集群大小进行调整，调整方法参考 calico网络配置

calico网络配置文件下载

根据集群的大小情况，下载对应的 calico 配置文件，具体下载方式参考 calico网络配置

备注

必须下载 calico 配置文件，否则执行脚本会安装不成功！！！

下载后的 calico 配置文件需与部署脚本放到同个文件夹中

执行脚本

如果 master 节点是 NVIDIA GPU 节点，则执行
./master_install_k8s.sh nvidia_gpu
如果 master 节点是 Huawei A910 节点，则执行
./master_install_k8s.sh huawei_a910
备注

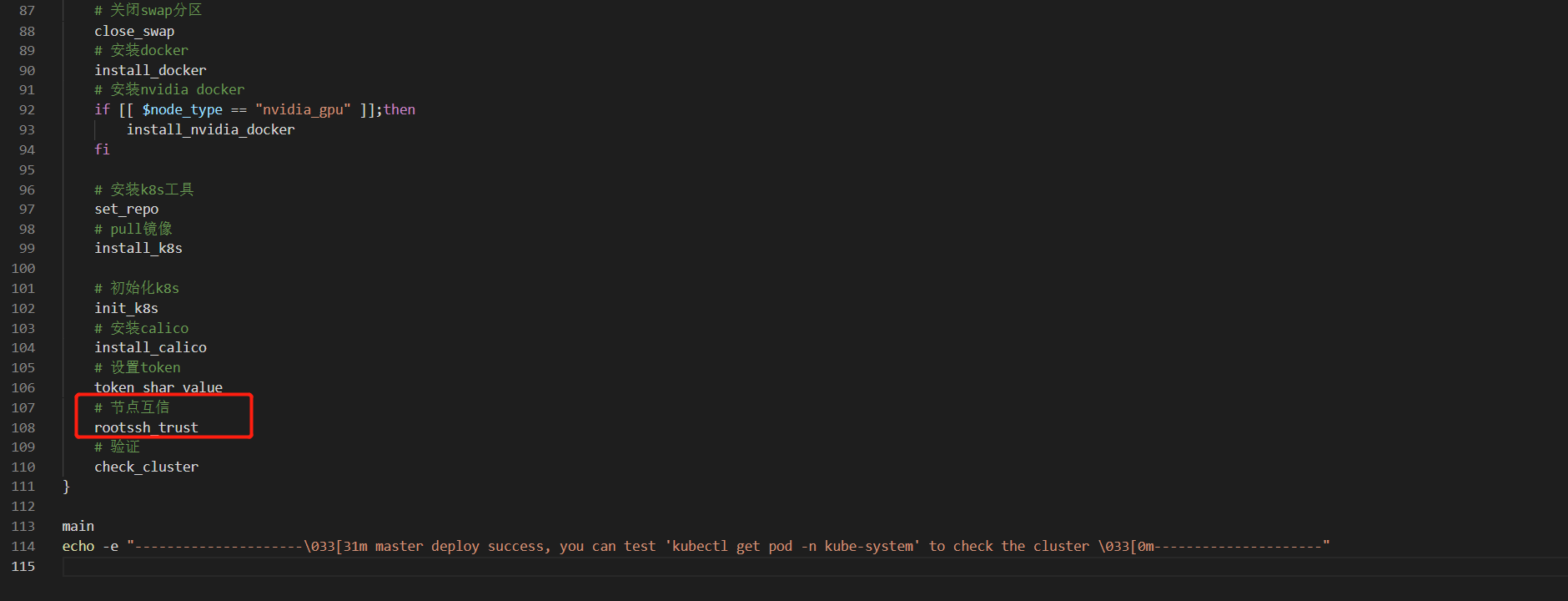

出于安全考虑，如果不想让节点之间互信的话，则把 master_install_k8s.sh 脚本中的 rootssh_trust 注释掉即可
如果 master 节点是普通节点，则执行
./master_install_k8s.sh
备注
如果执行脚本过程中，出现以下错误:
是 ubuntu 源 key 不存在的问题，可以通过手动加入 key 来解决，然后再重新执行脚本即可
sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys <错误提示中箭头所指位置的字符串>

执行完毕后，执行以下命令看节点是否 ready，k8s 系统组件是否的处于 running 状态

kubectl get node
kubectl get pod -n kube-system

如果集群所有组件都是如下状态，那么 master 节点已经部署成功：

NAME          STATUS   ROLES    AGE    VERSION
master-node   Ready    master   261d   v1.16.3

NAME                                       READY   STATUS    RESTARTS   AGE
calico-kube-controllers-689532984b-dd115   1/1     Running   0          73s
calico-node-5d421                          1/1     Running   0          73s
coredns-434d7b3231-45216                   1/1     Running   0          73s
coredns-23445326d2-hjh4v                   1/1     Running   0          73s
etcd-umaster                               1/1     Running   0          25s
kube-apiserver-umaster                     1/1     Running   0          22s
kube-controller-manager-umaster            1/1     Running   0          15s
kube-proxy-1s34f4                          1/1     Running   0          73s
kube-scheduler-umaster                     1/1     Running   0          20s

以上步骤执行顺利，子节点 root 账户下的 /root 目录下会生成 node_install_k8s.sh、base.config 等文件，方便在 node 节点上安装相关组件并加入 k8s 集群，如果注释了节点互信代码，则子节点的相应目录下不会产生相应的脚本文件，需要自己手动传输

node 节点部署（包括新增 node 节点）

root 账户登录 node 节点
执行脚本

如果部署 master 节点时，注释了节点互信代码，或者是新增的 node 节点，则需自己传输相应的文件到 node 节点上
拷贝master节点的 /root/.kube/config 文件夹到node节点的 /root/.kube/config
拷贝master节点的 /root/single_master_k8s_install 文件夹到node节点的 /root/single_master_k8s_install
备注
注意：如果是新增 node 节点，集群创建时自动生成的token和sha_value可能已经失效，需要重新生成一个
进入master节点，生成token和sha_value
kubeadm token create # 生成token

openssl x509 -pubkey -in /etc/kubernetes/pki/ca.crt | openssl rsa -pubin -outform der 2>/dev/null | openssl dgst -sha256 -hex | sed 's/^.* //' # 生成sha_value
拷贝生成的token和sha_value，进到要新增的node节点
cd  /root/single_master_k8s_install
vim base.config
将 base.config 中 tocken 选项和 sha_value 选项的值替换成新生成token的值和sha_value的值
备注

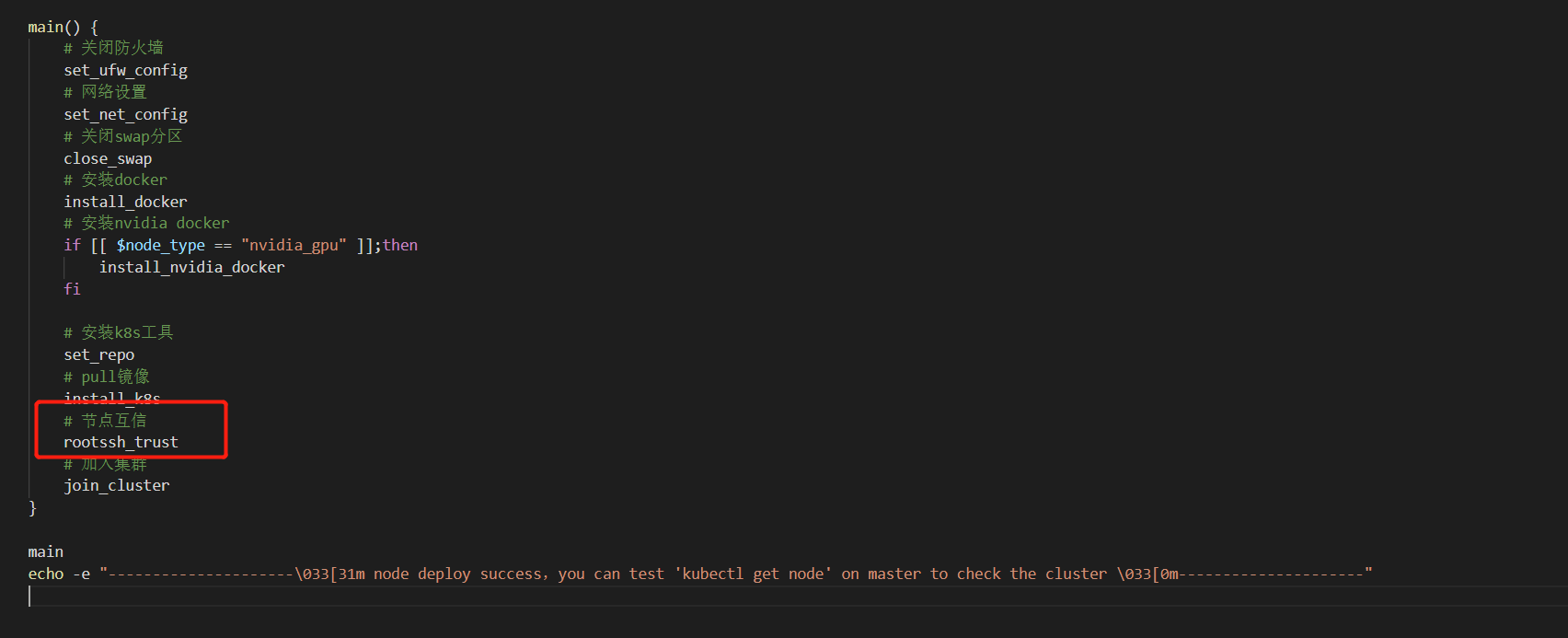

出于安全考虑，如果不想让节点之间互信的话，则把 node_install_k8s.sh 脚本中的 rootssh_trust 注释掉即可

如果 node 节点是 NVIDIA GPU 节点，则执行

cd /root
./node_install_k8s.sh nvidia_gpu

如果 node 节点是 Huawei A910 节点，则执行

cd /root
./node_install_k8s.sh huawei_a910

如果 node 节点是普通节点，则执行

cd /root
./node_install_k8s.sh

备注

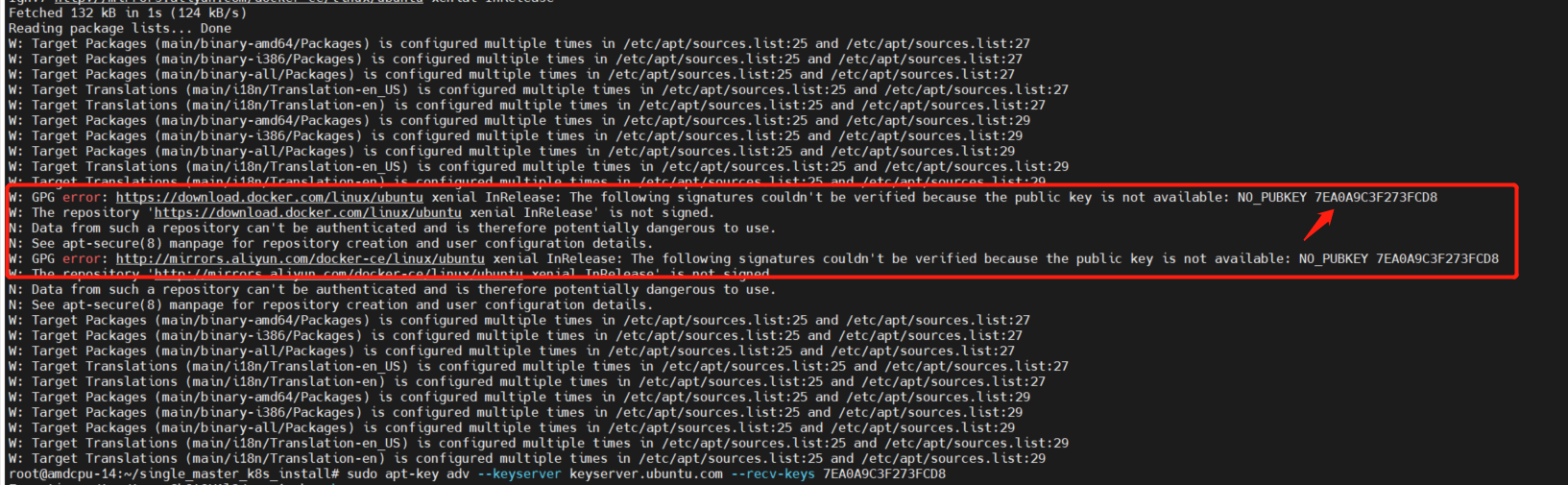

如果执行脚本过程中，出现以下错误:

k8s-deploy-faq

是 ubuntu 源 key 不存在的问题，可以通过手动加入 key 来解决，然后再重新执行脚本即可

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys <错误提示中箭头所指位置的字符串>

执行完毕后，在 master 节点执行以下命令看子节点加入集群并处于 ready 状态

kubectl get node

备注

如果集群安装过程中出现错误，需要卸载 k8s 以及 docker 并重新安装，可以在各个节点上先执行以下脚本彻底清除相关组件

./del_kube.sh

集群虚拟化网络验证

当 k8s 集群的 master 节点和 node 节点均部署成功后，需验证下整个集群的虚拟化网络是否正常

按照如下 Pod 的部署文件，使用 kubectl 工具部署 test-calico-pod-1

vim test-calico-pod-1.yaml

复制下文到test-calico-pod-1.yaml中并保存

apiVersion: v1
kind: Pod
metadata:
  name: test-calico-pod-1
spec:
  containers:
  - name: nginx
    image: nginx
    ports:
    - containerPort: 80

在k8s中应用这个yaml

kubectl apply -f test-calico-pod-1.yaml

按照如下 Pod 的部署文件，使用 kubectl 工具部署 test-calico-pod-2

vim test-calico-pod-2.yaml

复制下文到test-calico-pod-2.yaml中并保存

apiVersion: v1
kind: Pod
metadata:
  name: test-calico-pod-2
spec:
  containers:
  - name: nginx
    image: nginx
    ports:
    - containerPort: 80

在k8s中应用这个yaml

kubectl apply -f test-calico-pod-2.yaml

查询 test-calico-pod-1 与 test-calico-pod-2 的虚拟 IP

kubectl get pod -o wide | grep test-calico-pod

登入 test-calico-pod-1 的容器内，ping 通 test-calico-pod-2 的 IP 即验证成功

kubectl exec -it test-calico-pod-1 bash

ping ${test-calico-pod-2的IP}

calico网络配置

备注

针对不同的用户场景，需根据集群大小做相应网络配置调整，以求达到最佳的性能表现

集群节点少于50个

下载配置文件

curl https://docs.projectcalico.org/v3.20/manifests/calico.yaml -O

修改配置文件 calico.yaml 的 CALICO_IPV4POOL_CIDR、IP_AUTODETECTION_METHOD 配置项

kind: DaemonSet
apiVersion: apps/v1
metadata:
  name: calico-node
  namespace: kube-system
  labels:
    k8s-app: calico-node
spec:
  ...
  containers:
    ...
    env:
      ...
      # - name: CALICO_IPV4POOL_CIDR
      #   value: "192.168.0.0/16"
      ...
      - name: IP_AUTODETECTION_METHOD
        value: "can-reach=${DNS 服务器 IP 地址}"

去掉 CALICO_IPV4POOL_CIDR 注释（注意-要与其他项的-对齐，否则会报错），并配置 value 值，使其与 base.conf 中的 pod_network_cidr 配置项保持一致

增加 IP_AUTODETECTION_METHOD 配置项，value 值后面的网段配置为DNS 服务器 IP 地址，或者参考 calico几个重要的部署环境变量的作用解释，根据自身集群情况配置

集群节点大于 50 个

下载配置文件

curl https://docs.projectcalico.org/v3.20/manifests/calico-typha.yaml -o calico.yaml

修改【单master节点方案部署】中提供的配置文件 base.conf 的 cidr网段 配置项

# cidr 网段
pod_network_cidr="10.244.0.0/16"
service_cidr="10.96.0.0/12"

pod_network_cidr、service_cidr 根据集群大小，预估可能存在 pod 的数量，重新划分 pod 和 service 的虚拟网段，保证能满足集群使用，不会出现 ip 地址用尽问题

备注

service-cidr 网段不能和 pod_network_cidr 重叠

修改配置文件 calico.yaml 的 CALICO_IPV4POOL_CIDR、IP_AUTODETECTION_METHOD 配置项

kind: DaemonSet
apiVersion: apps/v1
metadata:
  name: calico-node
  namespace: kube-system
  labels:
    k8s-app: calico-node
spec:
  ...
  containers:
    ...
    env:
      ...
      # - name: CALICO_IPV4POOL_CIDR
      #   value: "192.168.0.0/16"
      ...
      - name: IP_AUTODETECTION_METHOD
        value: "can-reach=${DNS 服务器 IP 地址}"

去掉 CALICO_IPV4POOL_CIDR 注释，并配置 value 值，使其与 base.conf 中的 pod_network_cidr 配置项保持一致

修改配置文件 calico.yaml 的 calico-typha 组件具有负载均衡功能的副本数

apiVersion: apps/v1beta1
kind: Deployment
metadata:
  name: calico-typha
  ...
spec:
  ...
  replicas: <副本数>

建议每 200 个节点至少创建一个副本，不超过 20 个副本,在生产环境中，我们建议至少使用 3 个副本，具体可以参见【Calico 官方文档】

配置完毕之后，可以使用【单master节点方案部署】提供的快速部署脚本，一键部署 master 节点

calico几个重要的部署环境变量的作用解释

CALICO_IPV4POOL_CIDR: 集群 Pod 的 IP 的 cidr 网段
CALICO_IPV4POOL_IPIP: 集群 Pod 之间的数据包路由模式
1. IPIP 模式填写: "Always"
2. Bgp 模式填写: "Off"
3. 跨网段模式填写: "CrossSubnet" (跨网段模式即 IPIP-Bgp 混合模式: 同子网内路由采用 Bgp 模式，跨子网路由采用 IPIP 模式)
IP_AUTODETECTION_METHOD: calico 实例发现节点目标物理网卡的方法
1. 不配置 IP_AUTODETECTION_METHOD：默认使用"first-found"寻找节点物理网卡方法，即寻找到第一个网卡设定为节点的目标物理网卡
2. "interface=${正则表达式}": 使用正则表达式寻找节点的目标物理网卡
3. "can-reach=${DNS 服务器 IP 地址}": 使用 ping 通 DNS 服务器 IP 的方法寻找节点的目标物理网卡
4. "cidr=${物理网卡 IP 所在的 CIDR 网段}": 使用 CIDR 的网段匹配方法寻找节点的目标物理网卡
KUBERNETES_SERVICE_HOST: 在多 master 高可用集群模式下，可配置 Kubernetes API Server 的 HTTP 代理的 IP 地址
KUBERNETES_SERVICE_PORT: 在多 master 高可用集群模式下，可配置 Kubernetes API Server 的 HTTP 代理的 Port 端口
KUBERNETES_SERVICE_PORT_HTTPS: 在多 master 高可用集群模式下，可配置 Kubernetes API Server 的 HTTPS 代理的 Port 端口

Multus-CNI多网卡方案（可选）

k8s集群执行如下步骤：

下载章鱼数据集文件multus-daemonset.yml https://openi.pcl.ac.cn/OpenI/octopus/datasets
- 注：指定版本3.9.3 image: ghcr.io/k8snetworkplumbingwg/multus-cni:v3.9.3
启动multus daemonset: kubectl apply -f multus-daemonset.yml

对应节点执行以下命令

下载章鱼数据集文件macvlan https://openi.pcl.ac.cn/OpenI/octopus/datasets
- 注：覆盖的bin文件版本：CNI macvlan plugin v0.8.6
使用该文件覆盖目录/opt/cni/bin/

k8s集群执行如下步骤

kubectl create -f macvlan_cx5_bond.yaml

其中macvlan_cx5_bond.yaml文件示例：

apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: macvlan-cx5-bond-conf
spec:
  config: '{
    "cniVersion": "0.3.1",
    "type": "macvlan",
    "master": "enp161s0",
    "mode": "bridge",
    "ipam": {
      "type": "host-local",
      "subnet": "10.56.217.0/24",
      "rangeStart": "10.56.217.71",
      "rangeEnd": "10.56.217.81",
      "routes": [
        { "dst": "0.0.0.0/0" }
      ],
      "gateway": "10.56.217.1"
      }
  }'
